Relay Action og Release Time: Það sem verkfræðingar þurfa að vita

Þú þarft að vita gengisaðgerðir og útgáfutíma. Þetta hjálpar hönnun þinni að virka vel. Relay action time sýnir hversu hratt gengi bregst við þegar þú kveikir á spólu þess. Sleppingartími sýnir hversu hratt gengið fer til baka eftir að þú slekkur á straumnum.

Ef brotsjór opnast of hægt geta margir rofar fallið. Þetta getur gert það að verkum að allur strætó hættir að virka.

Hæg snertingopnun getur valdið stórum truflunum sem ekki er þörf á.

Yfirstraumsliða geta misstillt sig ef rofar opnast ekki nógu hratt.

Helstu veitingar

Þú þarft að vita gengisaðgerðir og útgáfutíma. Þetta hjálpar hönnun þinni að virka vel. Þessir tímar sýna hversu hratt gengi bregðast við aflbreytingum.

Fylgstu vel með notkun og losunartíma. Hitastig og spennubreytingar geta breyst á þessum tíma. Þetta gæti valdið því að kerfið þitt bilaði.

Veldu rétt gengi fyrir starf þitt. DC gengi vinna hratt. AC relays geta séð um mikið álag. Stafræn gengi gefa nákvæma tímasetningu.

Gerðu reglulega viðhald. Hreinsaðu liða og athugaðu tengingar oft. Þetta hjálpar liða að virka vel í langan tíma.

Notaðu prófunarsett fyrir verndargengi til að athuga tímasetningu. Þessi verkfæri hjálpa þér að mæla tímasetningu rétt. Þetta stöðvar mistök og heldur kerfinu þínu öruggu.

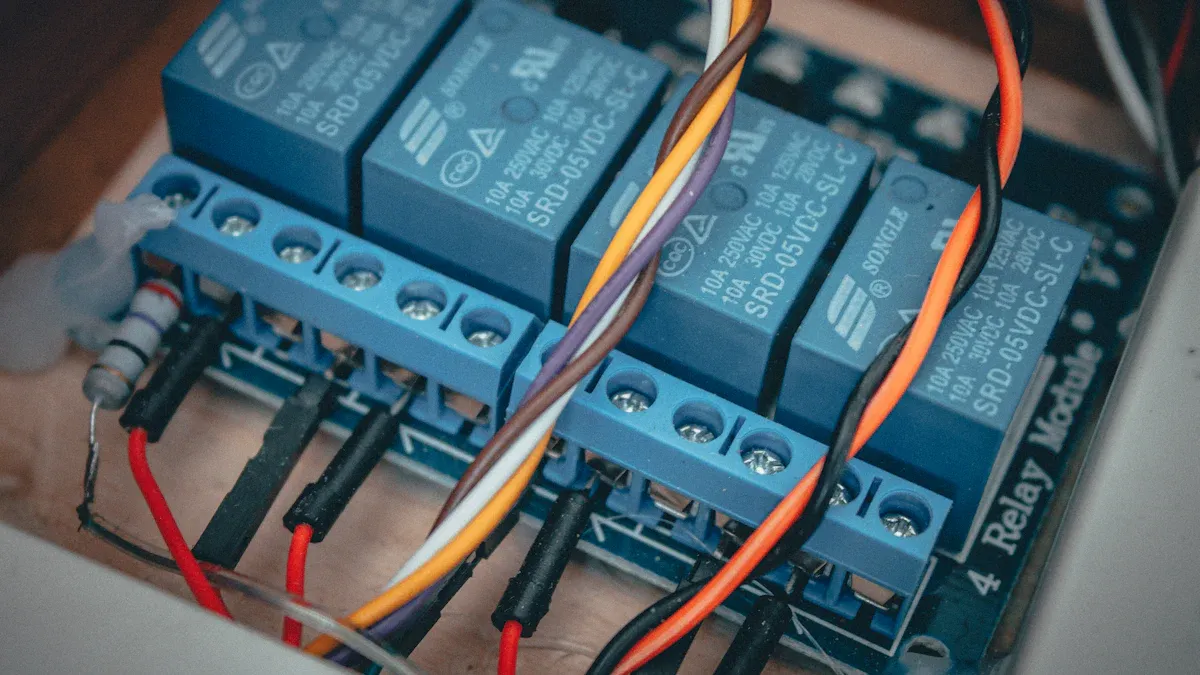

Grunnatriði gengistímasetningar

Rekstrartími

Það er mikilvægt að vita um notkunartíma þegar liða eru notuð. Notkunartími er hversu langan tíma það tekur frá því að kveikt er á spólunni þar til gengið klárar síðustu snertihreyfingu sína. Þessi tímasetning sýnir hversu hratt gengið virkar eftir að þú gefur því kraft. Ef notkunartími breytist gæti stjórnkerfið þitt ekki virka rétt. Hlutir eins og hiti og spenna geta breytt því hversu hratt gengið virkar. Þú ættir að athuga notkunartíma til að halda kerfinu þínu vel.

Útgáfutími

Losunartími skiptir jafn miklu máli og notkunartími. Þú mælir losunartíma frá því þú slekkur á spólunni þar til gengið lýkur síðustu snertihreyfingu. Þessi tímasetning sýnir hversu hratt gengið fer aftur í eðlilegt horf. Ef útgáfutími breytist gæti kerfið þitt verið of hægt eða of hratt. Hita- eða spennubreytingar geta gert losunartímann öðruvísi. Þú þarft að fylgjast með útgáfutíma til að halda kerfinu þínu í lagi.

Aðgerðarskilyrði

Aðgerðarástand þýðir biðin sem verður þegar þú kveikir fyrst á genginu. Þú sérð þessa bið áður en gengið byrjar að hreyfa tengiliði sína. Þessi bið er kölluð afl-töf. Þú þarft að vita þessa tímasetningu því hún hefur áhrif á hvernig kerfið þitt byrjar og svarar skipunum.

Breytingar á notkunar- og útgáfutíma geta haft áhrif á hvernig stjórnkerfið þitt virkar. Þessar tímasetningar eru háðar hlutum eins og stofuhita og spennu. Ef þú stjórnar ekki þessum hlutum gæti gengið þitt ekki virka eins og þú vilt.

Hér er tafla með mikilvægum heimildum um skilgreiningar á gengistíma í verkfræðibókum:

Relay Tímasetningarþættir

Relay Tegund

Mismunandi gengisgerðir virka á sinn hátt. DC gengi virka hratt vegna þess að segulsvið þeirra myndast strax. AC gengi eru hægari þar sem straumurinn fer fram og til baka. Þetta getur valdið því að armaturen hristist. Stafræn gengi nota rafrásir, svo þær skipta jafnvel hraðar en vélrænar. Tímatöf liða (TDR) gera þér kleift að stilla hversu lengi tengiliðir bíða áður en þeir flytja. Þú getur breytt seinkuninni til að vernda tæki og passa það sem þú þarft. Þessi tímasetning er mikilvæg í mörgum raf- og verksmiðjukerfum.

Hér er tafla sem sýnir hvernig AC og DC tímaliða eru mismunandi:

DC gengi eru best þegar þú þarft fljótlega og nákvæma skiptingu. AC gengi eru góð fyrir stór störf í verksmiðjum. Stafræn gengi skipta hraðast og geta unnið erfið verkefni.

Hönnun spólu og tengiliða

Spólan og tengiliðir breyta því hvernig gengi virkar. Ef spólan hefur meiri viðnám þarf meiri spennu til að hreyfa tengiliðina. Lögun og efni tengiliða hafa áhrif á hversu hratt þeir hreyfast og hversu lengi þeir endast. Tímatöf liða nota sérstaka hluta til að hægja á snertihreyfingu. Þú getur stillt þessar tafir fyrir kerfið þitt. Þetta hjálpar til við að stöðva skemmdir og heldur hlutunum í gangi.

Þegar spólan verður heitari hækkar viðnám hans svo þú þarft meiri spennu.

Tengiliðir geta hitnað, sem hækkar hitastigið og breytir því hvernig gengið virkar.

Snertiþol fer eftir því hversu hrein og slétt þau eru. Óhreinir eða grófir snertingar verða heitari og virka kannski ekki vel með stórum straumum.

Neistar á milli tengiliða geta gert þá heitari og getur skaðað gengið með tímanum.

Umhverfisáhrif

Hiti og annað í kringum gengið getur breytt því hvernig það virkar. Ef herbergið verður hlýrra hækkar spóluviðnámið. Þú þarft meiri spennu til að gengið virki. Tengiliðir geta orðið heitir þegar þeir eru notaðir, sem gerir svæðið allt að 10 gráðu heitara. Þessi auka hiti getur hægt á genginu eða gert það minna stöðugt. Ef tengiliðir verða óhreinir eykst viðnám þeirra, sem gerir þá heitari og getur skaðað hvernig þeir virka.

Hiti breytir einnig sérstökum liða, eins og SF6 þéttleika liða. Ef það hlýnar breytist gasþéttleiki, sem getur valdið því að gengið gefur rangar mælingar. Hiti frá straumi eða skáp getur einnig breytt því hvernig gengið virkar. Þú þarft að fylgjast með þessum hlutum til að halda kerfinu þínu öruggu og virka vel.

Ábending: Athugaðu alltaf losunartíma fyrir venjulega opna (NO) tengiliði við ákveðna hitastig, eins og 23 gráður, til að ná sem bestum árangri.

Relay Mælingaraðferðir

Hefðbundin tækni

Þú getur athugað gengisvirkni og losunartíma með því að fylgja einföldum skrefum. Fyrst skaltu setja gengið í herbergi þar sem þú stjórnar hitastigi. Haltu hitastigi stöðugu, venjulega við 23 gráður. Notaðu stafrænan tímamæli eða relay prófunarbúnað til að sjá hversu langan tíma það tekur fyrir tengiliðina að hreyfast eftir að þú kveikir á spólunni. Fyrir losunartíma skaltu mæla frá því þú slekkur á spólunni þar til síðasta snerting fer aftur í eðlilegt horf. Horfðu alltaf á hægasta venjulega opna (NO) tengiliðinn því það gefur bestu tímasetninguna fyrir kerfið þitt. Gerðu prófið nokkrum sinnum til að ganga úr skugga um að niðurstöður þínar séu réttar.

Verkfæri sem þarf

Þú þarft sérstök verkfæri til að ná góðum niðurstöðum tímasetningar. Sum verkfæri virka betur á ákveðnum stöðum. Taflan hér að neðan sýnir algeng verkfæri og hvað þau gera:

Ábending: Notaðu verndargengisprófunarbúnað fyrir bestu tímasetningu. Þetta tól gerir tímasetningu fyrir þig og hjálpar til við að forðast mistök.

Prófatúlkun

Þú þarft að skilja prófunarniðurstöður þínar til að ganga úr skugga um að gengi þitt sé gott. Fylgdu þessum skrefum:

Skoðaðu reglur um gengispróf til að hjálpa þér að lesa niðurstöður.

Notaðu réttar prófunarleiðir og verkfæri úr IEEE og IEC reglum.

Athugaðu mikilvæg atriði eins og afhendingarstig, töf og ferðatíma.

Gerðu skýra prófunaráætlun og skýrslu til að sýna að þú fylgdir reglunum.

Passaðu niðurstöður þínar við það sem þarf til að ná góðum árangri.

Góð prófunaráætlun og vandaðar athugasemdir hjálpa þér að sýna að gengi þitt virkar vel. Þetta heldur kerfinu þínu öruggu og virkar rétt.

Hagræðing gengis tímasetningar

Hönnunarbreytingar

Þú getur bætt gengistímasetningu með því að velja snjallar hönnunarval. Veldu efni sem leiða rafmagn vel fyrir spóluna og tengiliðina. Notaðu snertiform sem hreyfast hratt og festast ekki. Veldu spólastærð sem passar við spennuþarfir þínar. Ef þú notar gengi með sterkri gorm, snúa tengiliðir hraðar aftur. Þú ættir einnig að velja gengi með stuttum hitatímafasta. Þetta hjálpar genginu að bregðast hratt við breytingum á hitastigi. Góð hönnun heldur kerfinu þínu öruggu og áreiðanlegu.

Hringrásarstillingar

Þú getur stillt hringrásina þína til að hjálpa genginu að virka betur. Prófaðu að bæta snubber hringrásum við hönnunina þína. Þessar hringrásir vernda gengið og gera tímasetningu stöðugri:

Með því að bæta við snubber hringrásum dregur úr spennu toppum og ljósboga. Þetta hjálpar gengissnertingunum að endast lengur.

Snubber hringrásir stjórna bylgjum. Þeir halda genginu vel og draga úr hættu á skemmdum.

Snubberdíóða gefur straum örugga leið þegar þú slekkur á gengispólunni. Þetta stöðvar háspennu toppa og ljósboga.

Þú getur líka notað yfirspennuvörn og haft víra stutta. Þessi skref hjálpa genginu að bregðast hraðar og nákvæmari.

Ábendingar um viðhald

Þú þarft að sjá um gengið þitt til að halda tímasetningu stöðugri. Fylgdu þessum skrefum:

Notaðu rétta relay fyrir starf þitt.

Stjórnaðu hversu oft þú skiptir um gengi.

Athugaðu og lagfærðu tengingar oft.

Haltu genginu hreinu.

Bættu yfirspennuvörn við kerfið þitt.

Ábending: Regluleg eftirlit og þrif hjálpa genginu að endast lengur og virka betur.

Ef þú fylgir þessum ráðum geturðu haldið genginu þínu vel í mörg ár.

Relay Types in Practice

DC liða

DC gengi eru notuð þegar þú þarft fljótlega og nákvæma skiptingu. Þeir vinna með jafnstraumi, svo þeir skipta um álag strax. Þú færð betri stjórn vegna þess að DC relays bíða ekki í ákveðinn tíma í straumnum. Þeir hlaupa líka hljóðlega og hristast ekki mikið. DC gengi eru góð fyrir kerfi sem þurfa hraðvirka aðgerð og stöðuga vinnu.

AC liða

AC liða nota riðstraum. Þeir skipta hægar en DC gengi vegna þess að þeir bíða eftir að straumurinn nái núlli áður en skipt er. Þetta getur valdið því að gengið hristist eða suð. AC liða eru oft notuð í stórum vélum eða byggingarkerfum. Þeir geta séð um mikið álag, en tímasetning þeirra er ekki eins nákvæm og DC gengi.

Hér er tafla sem sýnir hvernig AC og DC gengi eru mismunandi:

Athugið: Ef það verður heitara geta báðar gerðir hægja á sér þegar kveikt er á og hraðast þegar slökkt er á. Athugaðu alltaf tímasetningu liða í raunverulegu uppsetningunni þinni.

Stafræn relay

Stafræn gengi nota örgjörva til að stjórna tímasetningu. Þessi gengi gefa mjög nákvæma tímasetningu. Þeir geta gert sérstaka hluti eins og tilviljunartíma, sem þýðir að þeir bregðast aðeins við þegar tvö eða fleiri merki gerast saman. Stafræn gengi virka hraðar og nákvæmari en gömul hliðræn gengi. Þú getur notað þau þar sem þú þarft mjög nákvæma tímasetningu, eins og í virkjunum eða verksmiðjum.

Umsóknarráðgjöf

Þú ættir að velja rétt gengi með því að skoða nokkra hluti. Hér er tafla til að hjálpa þér að velja:

Ábending: Prófaðu alltaf gengið þitt í raunverulegu kerfinu þínu áður en þú notar það. Þetta hjálpar þér að forðast tímasetningarvandamál og heldur kerfinu þínu öruggu.

Ef þú lærir um gengisaðgerðir og útgáfutíma, virkar kerfið þitt betur. Góð tímasetning heldur búnaði þínum öruggum. Það hjálpar einnig ferlinu þínu að keyra án vandræða. Taflan hér að neðan sýnir hvernig gengistímasetning hjálpar verkefnum þínum:

Þú sparar líka orku, heldur hlutunum öruggara og stjórnar kerfinu þínu betur:

Haltu áfram að athuga og gera relay tímasetningu betri. Þetta gerir kerfið þitt öruggara, áreiðanlegra og skilvirkara.

Algengar spurningar

Hver er munurinn á gengistíma og losunartíma?

Rekstrartími gengis þýðir hversu langan tíma tekur að kveikja á genginu eftir að þú gefur spólunni afl. Losunartími þýðir hversu langan tíma tekur að slökkva á genginu eftir að þú hættir að gefa afl.

Hvernig hefur hitastig áhrif á tímasetningu gengis?

Hiti gerir viðnám spólunnar hærra. Þú þarft meiri spennu til að gengið virki. Hátt hitastig getur gert gengið hægara og breytt hversu hratt það slekkur á sér.

Af hverju ættir þú að prófa gengistímasetningu í þínu eigin kerfi?

Kerfið þitt gæti haft mismunandi spennu, hitastig eða álag. Að prófa gengistímasetningu hjálpar þér að finna vandamál snemma. Þetta heldur búnaði þínum öruggum og virkar vel.

Getur þú stillt tímasetningu liða eftir uppsetningu?

Þú getur breytt tímasetningu með því að stilla hringrásarhluta eins og snubber hringrásir eða nota tímaseinkaliða. Hreinsun og umhirða gengisins hjálpar tímasetningunni að vera stöðug.

Ábending: Athugaðu alltaf tímasetningu liða eftir að þú gerir breytingar á kerfinu þínu.
