Hvernig á að víra 12v 40a gengi auðveldlega

A 12v 40a gengier lítill en mjög gagnlegur. Það virkar sem rafmagnsrofi. Það gerir þér kleift að stjórna sterkum tækjum eins og framljósum eða aðdáendum sem nota veikt merki. Þetta verndar brothætt rofa og heldur rafkerfi bílsins öruggt.

Af hverju er það svona áreiðanlegt?

Gengi ræður allt að40 amperaf núverandi. Það virkar við hitastig frá -40 gráðu að +85 gráðu, sem gerir það frábært fyrir bíla. Það varir lengi, með 10 milljónir lotna vélrænt og 50, 000 hringrás rafrænt.

Til að víra gengi þarftu nokkur atriði. Má þar nefna gengi, vír af réttri stærð og tengjum. Að raflagið það rétt er mjög mikilvægt. Það heldur hlutunum öruggum, forðast skemmdir og tryggir að bíllinn þinn virki vel.

Lykilatriði

• 12v 40a gengi virkar eins og rofi. Það gerir þér kleift að stjórna stórum tækjum með litlu merki. Þetta hjálpar til við að vernda rafmagnshluta bílsins.

•

• Fáðu verkfæri eins og vírstrípara, borði og skrúfjárn fyrst. Þetta mun auðvelda raflögn og hraðari.

•

• Veldu alltaf rétta vírstærð fyrir gengi. Notaðu 10 AWG fyrir stuttar vír og 8 AWG fyrir langa. Þetta kemur í veg fyrir að vír verði of heit.

•

• Vefjið allar tengingar með borði og prófaðu gengi. Notaðu multimeter til að athuga hvort það virkar áður en þú kveikir á því.

•

• Athugaðu prjóna og jarðtengingu tvisvar. Þetta forðast mistök sem koma í veg fyrir að gengi gangi.

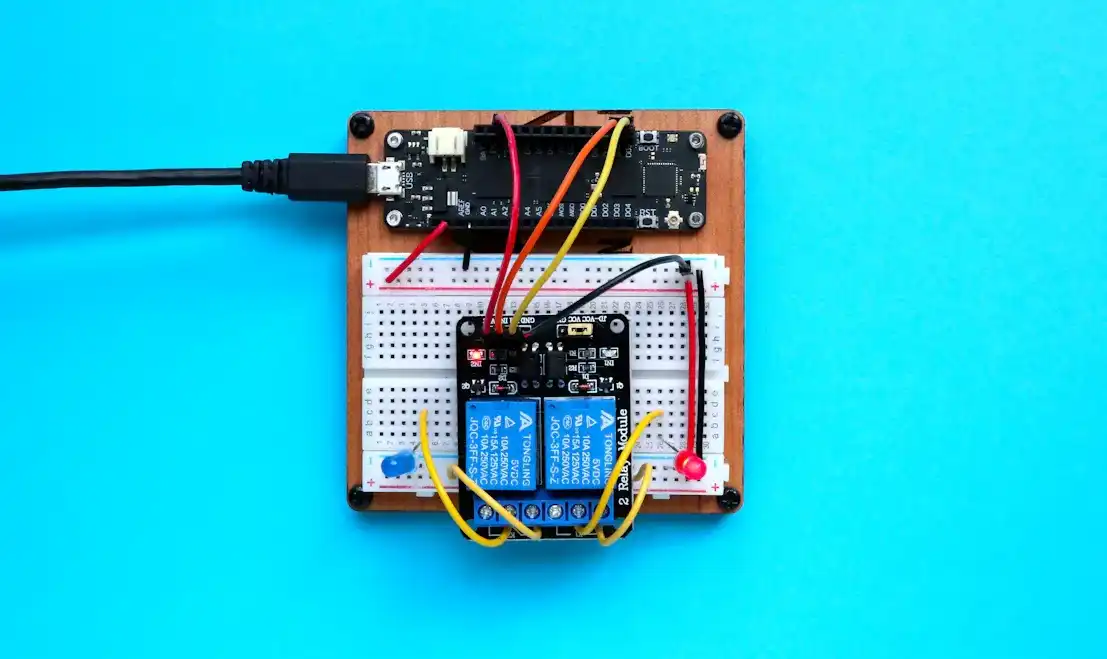

Verkfæri og efni til raflögn

Áður en þú hefur verið með 12v 40a gengi skaltu safna verkfærum þínum og efnum. Að hafa allt tilbúið gerir starfið auðveldara og öruggara.

Verkfæri sem þú þarft

Þú þarft einföld tæki til að víra gengi rétt. Þessi verkfæri eru auðvelt að finna og hjálpa til við að koma öruggum tengingum:

• Vírstrípara: Taktu af plasthlífinni frá vírum.

•

• Rafmagnsband: Vafðu tengingar til að halda þeim öruggum.

•

• Skrúfjárn: Herðið skrúfur á festingum eða skautunum.

•

• Vírskúrar: Skerið vír í rétta stærð.

•

Þessi verkfæri hjálpa þér að vinna hraðar og gera snyrtilegar tengingar.

Efni til að raflagið gengi

Þú þarft einnig nokkur efni til að klára raflögnina:

• 12v 40a gengi: Þetta er aðalhlutinn sem þú munt tengjast.

•

• Vír: Veldu vír sem passa við straumrásina þína.

•

• Tengi: Notaðu spaða eða hringtengi fyrir sterkar tengingar.

•

• Öryggi og handhafi: Verndaðu hringrásina gegn of miklum straumi.

•

• Festing vélbúnaður: Haltu gengi þétt á sínum stað.

•

Góð efni koma í veg fyrir vandamál síðar.

Öryggisráð að muna

Öryggi er mjög mikilvægt þegar þú vinnur með rafmagnshlutum. Fylgdu þessum ráðum til að vera örugg:

Athugaðu allar tengingar áður en þú kveikir á hringrásinni. Vinna á þurru, björtu svæði til að forðast slys.

Með því að nota rétt verkfæri, efni og öryggisskref mun hjálpa þér að víra gengi þitt með góðum árangri.

Að skilja 12v 40a gengi

Að vír a12V 40a gengi, þú verður að vita hvernig það virkar. Við skulum einfalda það skref fyrir skref.

Pinna stillingar og aðgerðir

A 12v 40a gengiEr með prjóna með sérstökum störfum. Að vita að þetta hjálpar þér að víra það rétt. Hér er einföld leiðarvísir:

Pinnar 85 og 86 stjórna gengi. Pinnar 30 og 87 meðhöndla kraftinn. Ef það er pinna 87a, heldur það hringrásinni lokuðum þar til gengi kveikir. Flestir bílar nota pinna 87 fyrir venjulega opna (NO) uppsetningar.

Ábending:Athugaðu pinnamyndina á gengi þínu. Merkimiðar geta verið mismunandi eftir framleiðanda.

Stjórnrás vs hleðslurás

Gerð hefur tvo meginhluta: stjórnrásina og álagsrásina. Að vita mismuninn hjálpar þér að víra það á öruggan hátt.

• Stjórnrás (pinnar 85 og 86):

•
  Þessi hluti notar lítinn straum til að virkja gengi. Sendir 12V í pinna 85 Powers the Relay's spólu. PIN 86 tengist við jörðina til að ljúka hringrásinni.

•

• Hleðslurás (pinnar 30 og 87):

•
  Þessi hluti knýr tækið, eins og aðdáandi eða ljós. Þegar stjórnrásin virkjar tengir hún pinna 30 og 87. Þetta gerir það að verkum að mikið straumur rennur til tækisins.

•

Hugsaðu um stjórnrásina sem „rofann“ og álagsrásina sem „aflgjafa“. Þessi uppsetning verndar rofa frá ofhitnun eða brotum.

Velja réttan vírmælir

Að nota rétta vírstærð er mikilvægt fyrir öryggi. 12V 40A gengi meðhöndlar háan straum, svo vír verða að vera nógu þykkir. Þunnar vír geta ofhitnað eða valdið eldsvoða. Hér er það sem ég á að vita:

• Af hverju vírstærð skiptir máli:
  Þunnar vír geta ekki sinnt miklum straumi. Þeir geta bráðnað eða náð eldi. Notaðu vír fyrir 40a gengi sem bera að minnsta kosti 40 magnara.

•

• Hvernig á að velja rétta stærð:

  • Notaðu 10 AWG fyrir stutta vír (undir 3 fet).

  •

  • Notaðu 8 AWG fyrir lengri vír til að forðast spennudropa.

  •

  • Haltu spennufalli fyrir ofan0.36Ví 12V kerfi.

  •

• Pro ábending:Stærri vír eru öruggari en minni. Þeir koma í veg fyrir ofhitnun og vinna betur.

•

Athugið:Sum nútímaleg lið, eins ogViair 40 amp þungur gengi, hafa bylgjuvörn og titringsþol. Þessir eiginleikar gera þá öruggari og áreiðanlegri fyrir bíla og vélar.

Með því að læra um PIN hlutverk, hringrás og vírstærðir muntu vera tilbúinn að víra gengi þitt á réttan hátt.

Hvernig á að víra gengi: Skref-fyrir-skref leiðbeiningar

Að raflögn 12v 40a gengi gæti virst erfiður í fyrstu, en það er reyndar frekar einfalt þegar þú brýtur það niður í skref. Fylgdu þessari handbók og þú munt láta gengi þinn hlerunarbúnað og vinna á skömmum tíma.

Skref 1: Að tengja stjórnrásina (pinnar 85 og 86)

Stjórnarrásin er hjarta gengisins. Það er það sem virkjar gengi og gerir það kleift að vinna starf sitt. Til að byrja, finndu pinna 85 og 86 á gengi þínu. Þetta eru kveikjustöðvarnar sem stjórna spólu gengisins.

Hér er hvernig á að tengja þá:

1. Taktu vír og tengdu pinna 85 við jákvæða hlið stjórnrofans eða aflgjafa. Þetta gæti verið rofi eða önnur lágstraumstýringartæki.

3. Tengdu PIN 86 við góðan jarðpunkt á ökutækinu. Þetta lýkur stjórnrásinni.

Ábending:Gakktu úr skugga um að tengingarnar séu þéttar og öruggar. Lausar tengingar geta valdið gengi til bilunar eða alls ekki virkað.

Þegar þú sendir spennu í gegnum stjórnrásina verður spólu liðsins orkugjafi. Þetta skapar segulsvið sem dregur innri rofann, sem gerir straumnum kleift að renna í gegnum álagsrásina. Nokkuð flott, ekki satt?

Skref 2: Raflagning álagsrásarinnar (pinnar 30 og 87)

Nú er kominn tími til að víra hleðslurásina. Þetta er þar sem gengi meðhöndlar þunga lyftingu með því að knýja hástraumatækin þín, eins og LED ljósabik eða aðdáendur.Pinnar 30 og 87eru lykilmennirnir hér.

Fylgdu þessum skrefum:

1. Tengdu pinna 30 við jákvæða hlið rafhlöðunnar eða skipt um aflgjafa. Notaðu öryggi í þessu sambandi til að verja hringrásina gegn yfirstraumi.

3. Tengdu pinna 87 við jákvæða flugstöð tækisins, svo sem LED ljósin.

Hér er fljótleg viðmiðunartafla til að hjálpa þér að muna eftir aðgerðum þessara pinna:

Athugið:Notaðu alltaf réttan vírmælingu fyrir þessar tengingar. Fyrir 12V 40a gengi ættu vírar að takast á við að minnsta kosti 40 magnara til að koma í veg fyrir ofhitnun eða spennudropa.

Þegar stjórnrásin virkjar tengir gengi pinna 30 og 87. Þetta gerir miklum straumi kleift að renna í gegnum hleðslurásina og knýja tækið á öruggan og skilvirkan hátt.

Skref 3: Að tryggja tengingar og prófa gengi

Þegar allir vír eru tengdir er kominn tími til að tryggja allt og prófa vinnu þína. Hér er það sem þú þarft að gera:

1. Notaðu rafmagns borði eða hita skreppa rör til að einangra allar tengingar. Þetta kemur í veg fyrir skammhlaup og heldur raflögninni.

3. Settu gengi á öruggan hátt með því að nota vélbúnaðinn sem fylgir. Laus gengi getur valdið titringi, sem gæti skaðað tengingarnar með tímanum.

4. Prófaðu gengi með því að kveikja á stjórnrofanum. Ef allt er tengt rétt ætti tækið þitt að knýja án nokkurra vandamála.

PRO Ábending:Ef gengi virkar ekki skaltu athuga tengingarnar þínar. Notaðu multimeter til að prófa fyrir samfellu og tryggja að spenna nái réttum prjónum.

Með því að fylgja þessum skrefum muntu vita hvernig á að víra gengi á réttan hátt. Það er einfalt ferli sem tryggir að tækin þín virki á öruggan og áreiðanlegan hátt.

Algeng mistök og bilanaleit

Raflögn a12V 40a gengigetur stundum farið úrskeiðis. Mistök gerast en auðvelt er að laga þau ef þú veist hvað þú átt að athuga. Við skulum líta á algeng vandamál og hvernig á að leysa þau.

Forðast rangar pinatengingar

Algeng mistök eru að tengja vír við ranga prjóna. Þetta gerist ef leiðbeiningar eru óljósar eða pin skýringarmyndin er misskilin. Til að koma í veg fyrir þetta:

• Athugaðu pinnamerkin á gengi þínu. Pinnar 85 og 86 eru til stjórnunar en pinnar 30 og 87 meðhöndla álagið.

• Horfðu á gagnablað eða skýringarmynd Relay til að fá leiðbeiningar. Ef þú ert ekki viss, skoðaðu það aftur vandlega.

Annað mál er ekki að skilja hvernig gengi virkar. Til dæmis gleyma sumir að þörf er á réttri spennu og jarðtengingu. Gakktu alltaf úr skugga um að pinna 86 sé byggð vel til að forðast mál.

Ábending:Ef gengi virkar ekki skaltu skoða PIN tengingarnar fyrst. Lítil villa hér getur stöðvað hringrásina.

Að finna og laga raflögn vandamál

Vandamál geta verið erfiður en eru oft af völdum algengra vandamála:

• Lélegar tengingar á jörðu niðrií undirvagninn. Þetta getur komið í veg fyrir að gengi gangi.

• Tærð tengi. Óhreinindi og raki geta valdið tæringu, dregið úr leiðni.

Til að laga þetta:

1. Skoðaðu alla jarðspunkta og hreinsaðu þá ef þess er þörf. Notaðu sandpappír eða vírbursta til að fjarlægja ryð eða óhreinindi.

3. Athugaðu tengi og vír fyrir skemmdir. Skiptu um alla gallaða hluta.

Hér er fljótlegt borð til að hjálpa til við að leysa raflögn vandamál:

Prófa gengi með multimeter

Ef vandamál eru viðvarandi skaltu nota multimeter til að prófa gengi. Hér er hvernig:

1. Stilltu multimeter á samfellu eða viðnámsstillingu.

3. Prófaðu stjórnrásina (pinnar 85 og 86). Þegar spennu er beitt ætti multimeter að sýna samfellu.

5. Athugaðu hleðslurásina (pinnar 30 og 87). Þegar gengi er virkjað ætti að vera samfelld milli þessara pinna.

PRO Ábending:Ef það er engin samfelld gæti gengi verið brotið. Skiptu um það til að laga vandamálið.

Með því að fylgja þessum skrefum geturðu fundið og lagað flest gengi mál. Úrræðaleit tekur tíma en tryggir að skipulag þitt virki rétt.

Að raflögn er gengi einfaldara en það virðist. Þú veist nú hvernig á að tengja stjórnunar- og hleðslurásirnar skref fyrir skref. Eftir því sem öryggisreglur eru, eins og að nota rétta vírstærð og tryggja tengingar, gerir skipulag þitt öruggt og áreiðanlegt.

Athugaðu allar tengingar tvisvar áður en þú kveikir á rafmagninu. Laus vír eða röng tenging getur valdið vandræðum. Farðu hægt og skoðaðu hvert skref vandlega.

Notaðu multimeter til að ganga úr skugga um að allt virki rétt. Þetta hjálpar til við að staðfesta að gengi þitt gangi vel og knýr tækin þín á réttan hátt. Með umhyggju og fókus muntu búa til skipulag sem virkar vel og varir lengi.

Algengar spurningar

Hvað gerir gengi í bíl?

Gerð virkar eins og rofi. Það stjórnar sterkum tækjum, eins og framljósum eða aðdáendum, notar veikt merki. Þetta heldur rafkerfi bílsins öruggt.

Get ég notað hvaða vírstærð sem er fyrir gengi?

Nei, þú þarft rétta vírstærð. Notaðu 10 AWG fyrir 12v 40a gengi fyrir stuttar vír. Notaðu 8 AWG fyrir lengri vír til að hætta ofhitnun.

Hvernig get ég athugað hvort gengi mitt virkar?

Notaðu multimeter til að prófa það. Notaðu spennu á pinna 85 og 86. Ef gengi virkar munu pinnar 30 og 87 sýna samfellu.

Af hverju er jarðtenging mikilvæg fyrir gengi?

Jarðtenging lýkur stjórnrásinni. Það hjálpar gengi að vinna rétt. Án jarðtengingar mun gengi ekki virkja og tækið þitt mun ekki kveikja.

Getur maður stjórnað mörgum tækjum?

YES, en fara ekki yfir núverandi mörk gengi. Notaðu aðskildum liðum fyrir stór tæki til að forðast skemmdir eða ofhleðslu.
